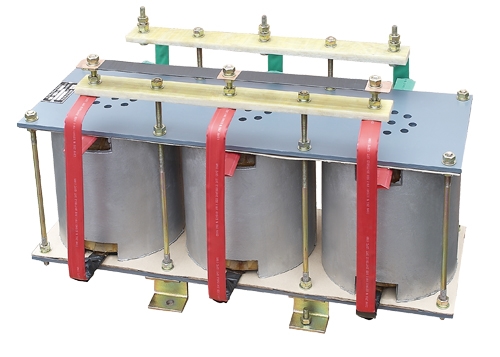

频敏变阻器启动电路原理：

一.启动过程可分为自动控制和手动控制。由转换开关SA完成。 1、自动控制 一 合上空气开关QF接通三相电源。

二.将SA板向自动位置，按SB2交流接触器KM1线圈得电并自锁，主触头闭合，动机定子接入三相电源开始启动。（此时频敏变阻器串入转子回路）。

三.此时时间继电器KT也通电并开始计时，达到整定时间后KT的延时闭合的常开接点闭合，接通了中间继电器KA线圈回路，KA其常开接点闭合，使接触器KM2 线圈回路得电，KM2的常开触点闭合，将频敏变阻器短路切除，启动过程结束。

四.线路过载保护的热继电器接在电流互感器二次侧，这是因为电动机容量大。为了提高热继电器的灵敏的度和可靠性，故接入电流互感器的二次侧。

五.另外在启动期间，中间继电器KA的常闭接点将继电器的热元件短接，是为了防止启动电流大引起热元件误动作。在进入运行期间KA常闭触点断开，热元件接入电流互感器二次回路进行过载保护.

另外关于手动控制：

手动控制 ：一 合上空气开关QF接通三相电源

二. 将SA搬至手动位置

三. 按下启动按钮SB2, 接触器KM1线圈得电，吸合并自锁，主触头闭合电动机带频敏变阻器启动。

四. 待转速接近额定转速或观察电流表接近额定电流时，按下按钮SB3中间继电器KA线圈得电吸合并自锁，KA的常开触点闭合接通KM2线圈回路，KM2的常开触点闭合将频敏变阻器短路切除。

五. KA的常闭触点断开，将热元件接入电流互
